1280x1024 / 640x512 نيٽورڪ ۽ ڊجيٽل ڊبل آئوٽ پئر ڪيمرا ماڊل
وضاحت
ماڊل | SG - SWZ12ND2 - 17510 | SG - SWZ06ND2 - 17510 | |
سينسر | تصويري سينسر | 1/2 "سوني انبا گلوبل شٽر سوئر سوير سينسر IX990 | 1/4 "سوني انجاسس گلوبل شٽر سينسر ايڪسپريس IMX991 |
| اثرائتو پکسلز | ويجخو مٽ. 1.34 ايم پي | ويجخو مٽ. 0.34 ايم پي | |
| پکسل سائيز | 5 μ | ||
اينس | جوابي موج | 1000 ~ 1700nm | |
| آئي آر آر | سپورٽ 2 موڊس: وسيع بينڊ: 1000 ~ 1700nmnarw band: 1450 ~ 1700nm | ||
| مرڪزي لمبائي | 17mm ~ 510mm، 30x آپٽيڪل زوم | ||
| ايپرچر | F2.8 ~ F5.5 | ||
| نظرن جو ميدان | ايڇ: 21.3 ° ~ 0.71 °، V: 17.1 ° ~ 0.57 °، ڊي: 27.12 ° | ايڇ: 11.6 ° ° ° ~37 °، v: 9.3 ° ~3 ° ° ° ° ° °، 14.8 ° ~ 0.47 ° | |
| ويجهڙائي جو مفاصلو | 1m ~ 10m (ويڪر ~ ٽيل) | ||
| زوم جي رفتار | ويجخو مٽ. 7s (آپٽيڪل ويڪرو ~ ٽيل) | ||
وڊيو | ڪمپيوڙي | H.265 / H.264 / H.264h / mjjpg | |
| قرارداد | 25/30/50 / 60fps @ 1280 × 1024 | 25/30/50 / 60fps @ 640 × 512 | |
| وڊيو بٽ جي شرح | 32kbps ~ 16Mbps | ||
| آسار | اي اي سي / MP2L2 | ||
| ايل وي ڊي ويڊيو | 25/30/50 / 60fps @ 2mp (1920 × 1080) | ||
نيٽورڪ | اسٽڪ | TF ڪارڊ (256 GB)، ايف ٽي پي، اين اي ايس | |
| نيٽورڪ پروٽوڪول | onvif، http، https، ipv4، itv6، rtss، rds، rcp، tcp، udp | ||
| multicast | مدد ڪريو | ||
| Firmware اپ گريڊ (ايل وي ڊي) | صرف نيٽ ورڪ پورٽ ذريعي فرمائيندڙ کي اپڊيٽ ڪري سگھي ٿو | ||
| جنرل واقعيون زون | حرڪت، ٽمپر، ايس ڊي ڪارڊ، نيٽورڪ | ||
| IVS | ٽرپائر، ڪراس باهه جو پتو، مداخلت، تيز ڪرڻ وارو اعتراض، پارڪنگ - حرڪت ڪندڙ، پارڪنگ جو پتو، همراهه جو اندازو، گم ٿيل شيٽ، گم ٿيل شيء. | ||
| شور جي گھٽتائي | 2 ڊي / 3D | ||
| نمائش جو طريقو | دستياب، آٽو، ايپرچر ترجيح، شٽر اول ترجيح | ||
| نمائش جو معاوضو | مدد ڪريو | ||
| شور جي رفتار | 1/1 ~ 1 / 30000s | ||
| فوڪس موڊ | آٽو / دستي / نيم آٽو | ||
| اليڪٽرانڪ خوبي | مدد ڪريو | ||
| گرمي جي هز کي گهٽتائي | مدد ڪريو | ||
| فلپ | مدد ڪريو | ||
| اي ايس | مدد ڪريو | ||
| ڊجيٽل زوم | 16x | ||
| خجرپ. | ٽائيب | ||
| انٽرنياز | 4 پيين ايٿنيٽ پورٽ، 6 پيين سيرل ۽ پاور پورٽ، 5 پيين آڊيو پورٽ .30pine lvds | ||
| ڪميونيڪيشن پروٽوڪول | سوني ويزا، پلڪو ڊي / پي | ||
| هلندڙ حالتون | - 30 ~ + 60 ° C / 20٪ ~ 80٪ RH | ||
| اسٽنڊ جا شرطون | - 40 ~ + 70 ° C / 20٪ ~ 95٪ RH | ||
| بجلي جي فراهمي | ڊي سي 12V | ||
| بجلي جو استعمال (ٽي بي ڊي) | AVG: 6w؛ وڌ: 11w | ||

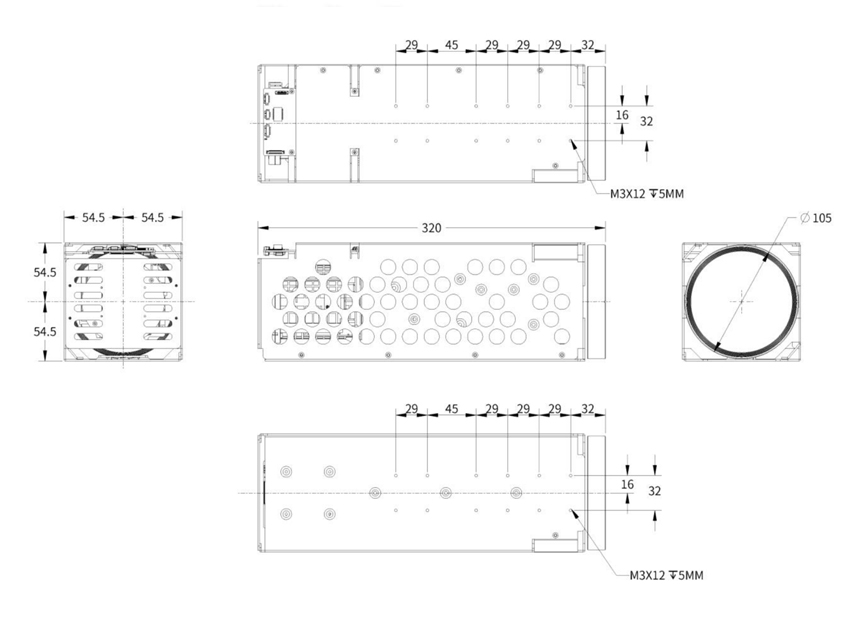

| طول و عرض (ايل * وا * ايڇ) | ويجخو مٽ. 320 ايم ايم * 109 ايم ايم * 109 ايم ايم | ||
| وزن جو وزن | 3.1 ڪلوگرام | ||
نيٽورڪ جو انٽرنيشنل
| ٽڙپ | پنيون نمبر | پن نالو | وضاحت |
| J2_4pin Ethernet Interface | 1 | ethrx - | موافقت واري ايٿنيٽ پورٽ، انٽرنيٽ آرڪس - |
| 2 | ethrx + | ايٿريٽ ايٿنيٽ پورٽ، انٽرنيٽ آرڪس + | |
| 3 | ethtx - | ايڊاپٽ ايٿنيٽ پورٽ، انٽرنيٽ TX - | |
| 4 | ethtx + | ايٿري ايٿنيٽ پورٽ، انٽرنيٽ TX + | |
| J3_6pine طاقت ۽ يوٽ انٽرفيس | 1 | ڊي سي_ين | DC12V |
| 2 | جي هوندي | جي هوندي | |
| 3 | RXD1 | ٽي ٽي ايل ليول 3.3v، pelco پروٽوڪول | |
| 4 | TXD1 | ٽي ٽي ايل ليول 3.3v، pelco پروٽوڪول | |
| 5 | RXD0 | ٽي ٽي ايل ليول 3.3v، ويزا پروٽوڪول | |
| 6 | TXD0 | ٽي ٽي ايل ليول 3.3v، ويزا پروٽوڪول | |
| J1_5pin آڊيو انٽرفيس | 1 | آڊيو_ آئوٽ | آڊيو آئوٽ (لائن آئوٽ) |
| 2 | جي هوندي | جي هوندي | |
| 3 | آڊيو_ين | آڊيو اندر (لائن ۾) | |
| 4 | جي هوندي | جي هوندي | |
| 5 | NC | NC |
ايل وي ڊي انٽرنيٽ
| پورڪاڙجون | پهريون نمبر | پن نالو | وضاحت |
| J4_30pin Lvds انٽرفيس (سوني 30 پيين ڊجيٽل انٽرفيس) | 1 | NC | NC |
| 2 | NC | ||
| 3 | NC | ||
| 4 | NC | ||
| 5 | NC | ||
| 6 | NC | ||
| 7 | NC | ||
| 8 | NC | ||
| 9 | جي هوندي | جي هوندي | |
| 10 | جي هوندي | ||
| 11 | جي هوندي | ||
| 12 | جي هوندي | ||
| 13 | DC | ڊي سي آئوٽ (ڊي سي + 7v ~ + 12v) | |
| 14 | DC | ||
| 15 | DC | ||
| 16 | DC | ||
| 17 | DC | ||
| 18 | UART1_TX | ٽي ٽي ايل ليول 3.3v، ويزا پروٽوڪول، J3_66pin بندرگاهه تي TXD0 کان ساڳيو. پر هڪ ئي وقت ڳن connect يو نه ٿو ٿي سگھي. | |
| 19 | UART1_RX | ٽي ٽي ايل ليول 3.3v، ويزا پروٽوڪول، J3_66pin بندرگاهه تي RXD0 کي ساڳيو. پر هڪ ئي وقت ڳن connect يو نه ٿو ٿي سگهي. | |
| 20 | جي هوندي | جي هوندي | |
| 21 | txout0 - | ||
| 22 | txout0 + | ||
| 23 | txout1 - | ||
| 24 | txout1 + | ||
| 25 | txout2 - | ||
| 26 | txout2 + | ||
| 27 | Txouctlk - | ||
| 28 | Txouctlk + | ||
| 29 | txout3 - | ||
| 30 | txout3 + |
