12um40x512 يو ايس بي آئوٽ ڪمپيڪٽ اسرار ماڊل
|
ماڊل ٽيپ نمبر |
SG - HTM06U2 - T9 |
SG - HTM06U2 - T15 |
SG - HTM06U2 - T19 |
SG - HTM06U2 - T25 |
|
حرارتي ماڊل |
||||
|
تصويري سينسر |
ويڪس ڪثرت واري جهاز جي جهازن جو خاڪو |
|||
|
وڌ. قرارداد |
640 × 512 |
|||
|
ترتيب جي شرح |
ترتيب ڏيڻ، 6hz کان 30hz |
|||
|
پکسل جو وقفو |
12 μm |
|||
|
جوابي لهر |
8 μm کان 14μm |
|||
|
نيٽ بال |
≤ 40mk (@ 25 ° C)، F # = 1.0 |
|||
|
لينس (مرڪزي ڊيگهه) |
9.1 ايم ايم |
15mm |
19mm |
2520 |
|
ايف نمبر |
F1.0 |
F1.0 |
F1.0 |
F1.0 |
|
آئوف |
1.3 ملين |
0.8mad |
0.6 ميٽر |
0.48mad |
|
ڏسڻ جو ميدان (ايڇ × v) |
48.3 ° × 38.6 ° |
29.3 ° × 23.4 ° |
22.8 ° × 18.4 ° |
17.46 ° × 14.01 ° |
|
منٽ. ڌيان ڏيڻ جو مفاصلو |
2m |
5m |
7m |
8m |
|
درجه حرارت جي ماپ |
||||
|
درجه حرارت جي حد |
- 20 ° C ~ + 150 ° C & 100 ° C ~ 550 ° C |
|||
|
درجه حرارت جي درستگي |
وڌ (± ± ± 2 ° C، ± 2٪) ± 2٪ جي درجه حرارت تي 25 ° C ۽ اعتراض جي درجه بندي 0 ° C |
|||
|
درجه حرارت جو فاصلو (0.65 × 0.65 م) جي بنياد تي |
10m (تمام پري) |
15 ايم (تمام پري) |
20m (تمام پري) |
25 ايم (تمام پري) |
|
تھرموگرافي قاعدو |
3 درجه حرارت جي ماپ جا قسم، 21 قاعدو (10 پوائنٽون، 10 علائقا، ۽ 1 لائن) |
|||
|
ڊيٽا جي نشاندهي |
16bit درجه حرارت ڊيٽا |
|||
|
تصويري ڊسپلي |
||||
|
متضاد ترتيب |
ها |
|||
|
چمڪندڙ ترتيب |
ها |
|||
|
پيليٽس |
15 رنگن جو رنگ رنگين، ڊفالٽ اڇو گرم |
|||
|
ايف ايف سي (فليٽ فيلڊ اصلاح) موڊ |
پاڻمرادو، دستي، خارجي اصلاح |
|||
|
ڊيدٻي |
ها |
|||
|
جنرل |
||||
|
هارڊويئر انٽرفيس |
USB2.0 ايف پي سي |
|||
|
طاقت |
ڊي سي 5V ± 5٪ |
|||
|
بجلي جواستعمال |
≤0.55W |
≤0.55W |
≤0.55W |
≤0.65W |
|
کمپن ۽ جھٽڪو |
کمپن: سينوسوڊال کمپن، 20 م / ايس ²، 3 - محور جھٽڪو: اڌ سائن لہر، 30 g / 11 ايم ايس، 3 - محور 6 - - - |
|||
|

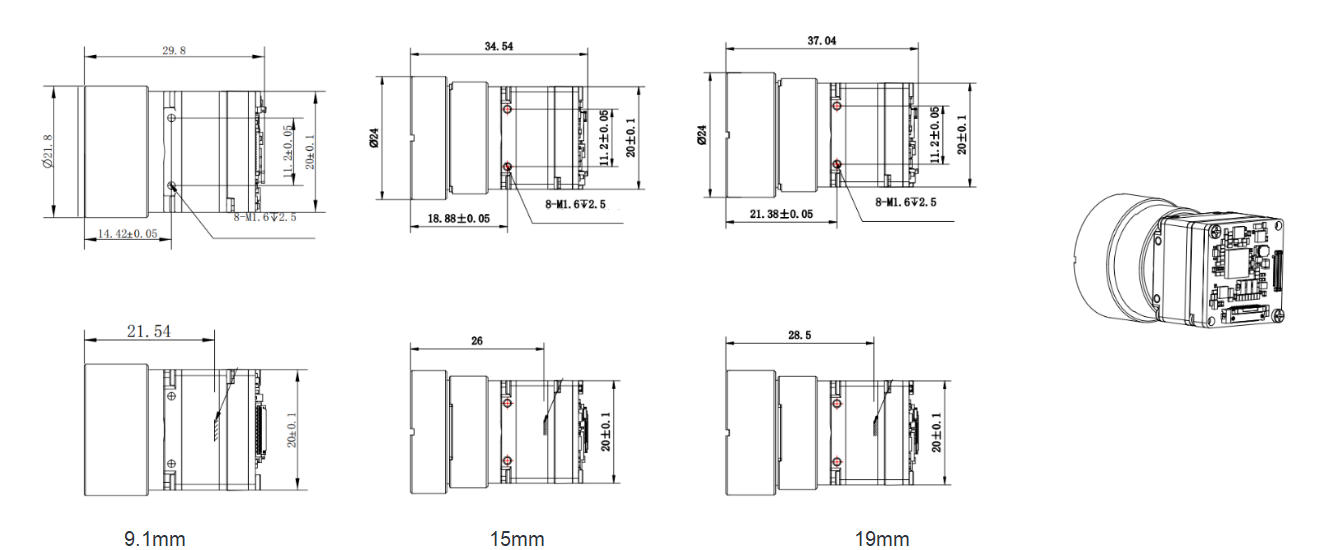

طول و عرض (ايم ايم) |
29.8 * 20 * 20 ايم ايم |
34.54 * 20 * 20 ايم ايم |
37.04 * 20 * 20 ايم ايم |
39.29 * 20 * 20 ايم ايم |
|
وزن جو وزن |
≤22g |
≤28g |
≤32g |
≤333g |
|
ڪم ڪندڙ حرارت |
- 40 ° C ~ 70 ° C |
|||
