640x512 تھرمل نيٽ ورڪ ڪيمرا ماڊل 25mm (19mm، 13mm) فڪسڊ لينس سان
|
ماڊل |
SG-TCM06N2-25 |
SG-TCM06N2-19 |
SG-TCM06N2-13 |
|
|
سينسر |
تصويري سينسر |
اڻ ٿڌي VOx مائڪروبولوميٽر |
||
|
قرارداد |
640×512 |
|||
|
فريم جي شرح |
50Hz |
|||
|
پکسل پچ |
12μm |
|||
|
اسپيڪٽرل رينج |
8 ~ 14 ملي ميٽر |
|||
|
NETD |
≤40mK@25°C، F#1.0 |
|||
|
لينس |
کوٽڻ |
ڊي ايل سي |
||
|
فوڪل ڊگھائي |
25mm |
19mm |
13mm |
|
|
فڪر |
دستوري |
دستوري |
دستوري |
|
|
ڊجيٽل زوم |
8x |
8x |
8x |
|
|
F قدر |
F1.0 |
F1.0 |
F1.0 |
|
|
FOV |
17.46° × 14.04° |
22.85° × 18.37° |
32.91° × 26.59° |
|
|
وڊيو |
ڪمپريشن |
H.265/H.264/H.264H/H.264B/MJPEG |
||
|
آڊيو کمپريشن |
AAC / MP2L2 |
|||
|
سنيپ شاٽ |
جي پي اي جي |
|||
|
قرارداد |
مين اسٽريم: 50fps@(1280×1024, 1280×720, 704×576, 704×480) |
|||
|
وڊيو بٽ جي شرح |
4kbps ~ 40Mbps |
|||
|
نيٽ ورڪ |
نيٽ ورڪ پروٽوڪول |
IPv4, IPv6, HTTP, HTTPS, TCP, UDP, RTSP, RTCP, RTP, ARP, NTP, FTP, DHCP, PPPoE, DNS, DDNS, UPnP, IGMP, ICMP, SNMP, SMTP, QoS, 802.1x, Bonjour |
||
|
API |
ONVIF، HTTP API، SDK، GB28181 |
|||
|
نيٽ ورڪ سيڪيورٽي |
استعمال ڪندڙ جي تصديق، IP/MAC فلٽرنگ، HTTPS انڪرپشن، IEEE 802.1X نيٽورڪ رسائي ڪنٽرول |
|||
|
ويب برائوزر |
IE، Edge، Firefox، Chrome |
|||
|
استعمال ڪندڙ |
20 صارفين تائين، 2 سطح: منتظم، استعمال ڪندڙ |
|||
|
ذخيرو |
مائڪرو SD/SDHC/SDXC ڪارڊ (1TB تائين) کنڊ اسٽوريج، FTP، NAS |
|||
|
ملٽي ڪاسٽ |
حمايت |
|||
|
ذهانت |
پريميٽر تحفظ |
ٽرپ وائر ، ڪراس باڙ جي چڪاس ، مداخلت |
||
|
رويي جو تجزيو |
ڇڏيل شئي، اعتراض کي هٽائڻ، تيز رفتار - حرڪت، بهار جي چڪاس، لوئرنگ جي چڪاس، پارڪنگ جي چڪاس |
|||
|
واقعا |
موشن جو پتو لڳائڻ، وڊيو بند ڪرڻ، منظر جي تبديلي، آڊيو جي چڪاس، نيٽ ورڪ منقطع، IP تڪرار، غير قانوني رسائي، اسٽوريج جي بي ترتيبي |
|||
|
باهه جي چڪاس |
حمايت |
|||
|
انٽرفيس |
ايٿرنيٽ |
4PIN ايٿرنيٽ پورٽ، 10M/100M خود-موافقت |
||
|
الارم اندر / ٻاهر |
1/1 |
|||
|
آڊيو اندر/آئوٽ |
1/1 |
|||
|
ڪنٽرول انٽرفيس |
1x TTL 3.3V (VISCA پروٽوڪول)، 1x RS485 (Pelco پروٽوڪول) (TTL 3.3V اختياري) |
|||
|
وڊيو آئوٽ |
نيٽ ورڪ ۽ CVBS |
|||
|
نفيس رنگ |
اڇو گرم، ڪارو گرم، فيوزن، لوهه ڳاڙهو، وغيره 20 اختيارن |
|||
|
FFC موڊ |
خودڪار / دستي |
|||
|
تصوير جي سيٽنگ |
روشني، برعڪس، تيز، ۽ عارضي شور جي گھٽتائي |
|||
|
او ايس ڊي |
حمايت |
|||
|
ڦٽڻ |
حمايت |
|||
|
آئينو |
حمايت |
|||
|
بجلي جي فراهمي |
ڊي سي 12V، 1A |
|||
|
بجلي جو استعمال |
≤2.5W |
|||
|
آپريٽنگ حالتون |
-30°C~+60°C/20% کان 80%RH |
|||
|
اسٽوريج جون حالتون |
-40°C~+70°C/20% to 95%RH |
|||
|
پهرين لينس تحفظ جي سطح |
IP67 |
|||
|

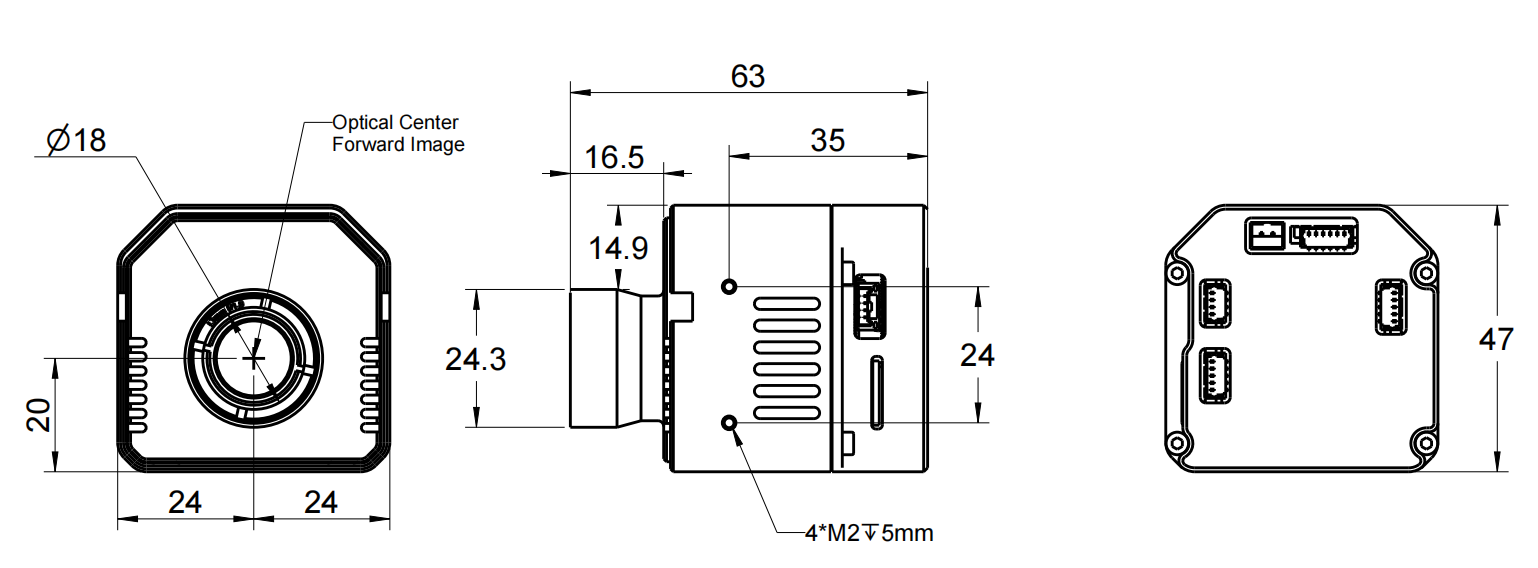

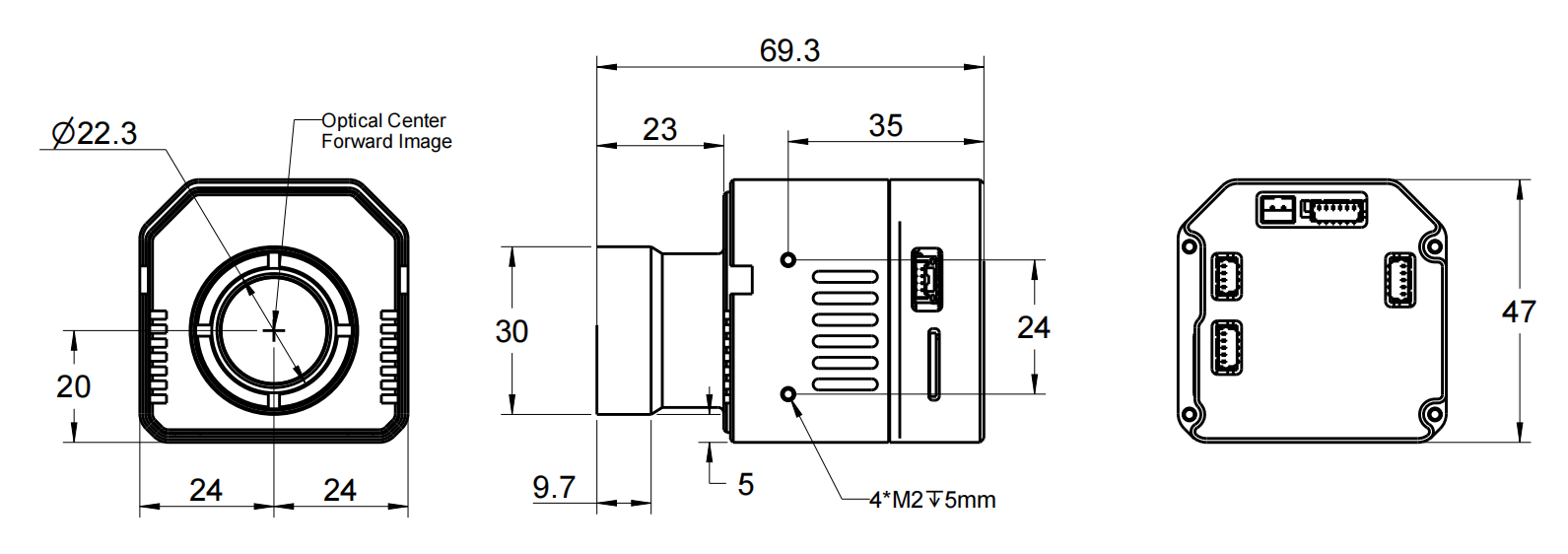

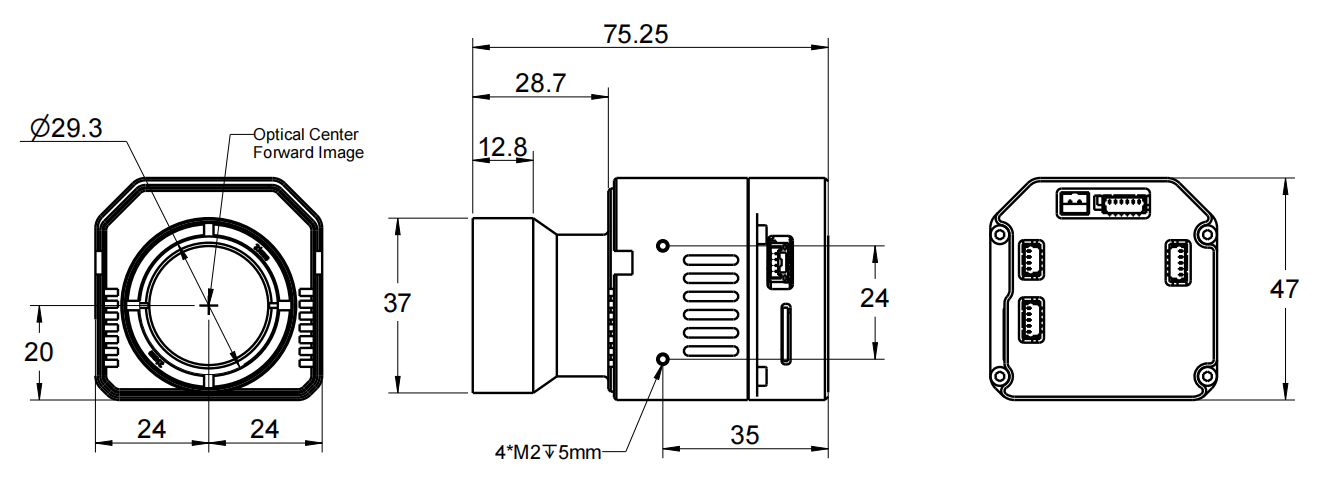

طول و عرض (L*W*H) |
75.3*48*47mm |
69.3*48*47mm |
63*48*47mm |
|
|
وزن |
لڳ ڀڳ. 200 گرام |
لڳ ڀڳ. 177 جي |
لڳ ڀڳ. 156 جي |
|
DRI فاصلو
ھدف: انساني سائيز 1.8m × 0.5m آھي (نازڪ سائيز 0.75m آھي)، گاڏي جي ماپ 1.4m × 4.0m آھي (نازڪ سائيز 2.3m آھي)؛ باهه جي ماپ آهي 0.13m × 0.13m (نازڪ سائيز آهي 0.13m).
ٽارگيٽ جي سڃاڻپ، سڃاڻپ ۽ سڃاڻپ جي فاصلي جي حساب سان جانسن جي معيار مطابق ڪيو ويو آهي.
معلوم ڪرڻ، سڃاڻڻ ۽ سڃاڻڻ جا تجويز ڪيل فاصلا هن ريت آهن:
|
لينس |
Dلڳائڻ |
Rسڃاڻڻ | سڃاڻپy | |||||||
|
گاڏي |
انسان |
باهه |
گاڏي |
انسان |
باهه |
گاڏي |
انسان |
باهه |
||
|
13mm |
1661 م (5449 فوٽ) |
542 م (1778 فوٽ) |
94 م (308 فوٽ) |
415 م (1362 فوٽ) |
135 م (443 فوٽ) |
23 م (75 فوٽ) |
208 م (682 فوٽ) |
68 م (223 فوٽ) |
12 م (39 فوٽ) |
|
|
19mm |
2428 م (7966 فوٽ) |
792 م (2598 فوٽ) |
137 م (499 فوٽ) |
607 م (1991 فوٽ) |
198 م (650 فوٽ) |
34 م (112 فوٽ) |
303 م (994 فوٽ) |
99 م (325 فوٽ) |
17 م (56 فوٽ) |
|
|
25mm |
3194 م (10479 فوٽ) |
1042 م (3419 فوٽ) |
181 م (594 فوٽ) |
799 ميٽر (2621 فوٽ) |
260m (853ft) |
45 م (148 فوٽ) |
399 ميٽر (1309 فوٽ) |
130m (427ft) |
23 م (75 فوٽ) |
|
